五金伸拉件的結構工藝性

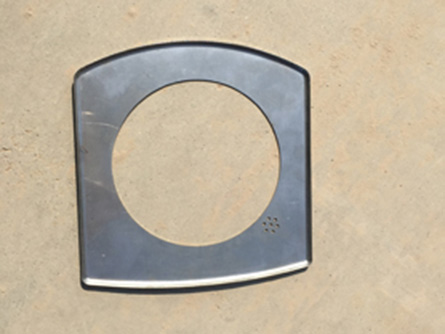

1.拉深件形狀應盡量簡單、對稱,盡可能一次拉深成形;
2.需多次拉深的零件,在的表面質量前提下,應允許內、外表面存在拉深過程中可能產生的痕跡;
3.在裝配要求的前提下,應允許拉深件側壁有的斜度;
4.拉深件的底或凸緣上的孔邊到側壁的距離要合適;
5.拉深件的底與壁、凸緣與壁、矩形件四角的圓角半徑要合適, 取拉深件底與壁的圓角半徑1pr=1.5mm,mm5.1r2p=,拉深件凸緣與壁的圓角半徑mm2rd1=,mm5.1r2d=;
6.拉深件的尺寸標注,應注明外形尺寸,還是內形尺寸,不能同時標注內外形尺寸。帶臺階的拉深件,其高度方向的尺寸標注一般應以底部為基準,若以上部為基準,高度尺寸不易。
1)拉深件的公差
拉深件的尺寸精度應在T13級以下,不宜高于IT11級。查表確定此拉深件的精度等級為 IT12~IT13.,拉深件毛坯厚度t=0.5mm。 拉深件壁厚公差要求一般不應超出拉深工藝壁厚變化規律。
2)拉深件的材料
用于拉深的材料一般要求具有較好的塑性、低的屈強比、大的板厚方向性系數和小的板平面方向性。本拉深模具加工的零件的材料已確定為08鋼。
